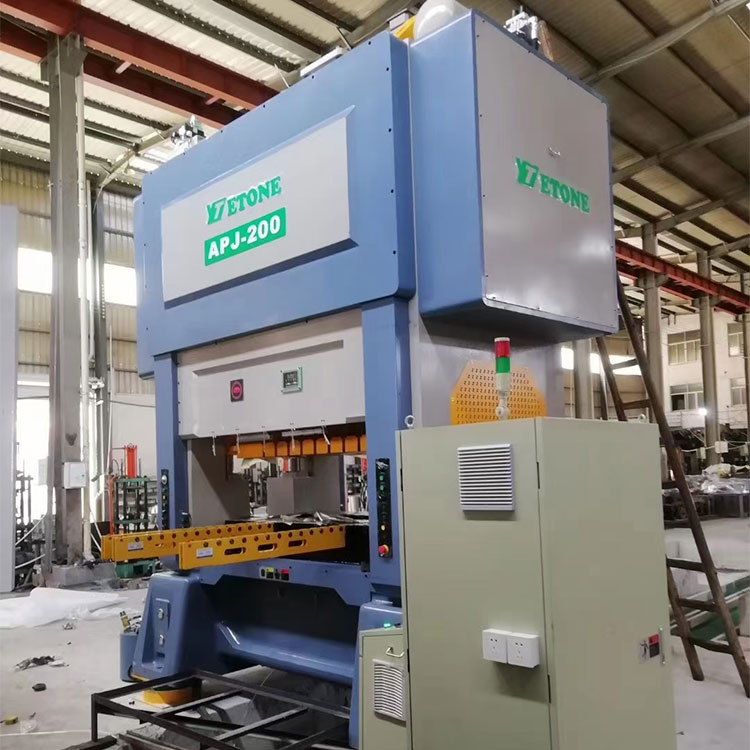

Ştamplama mətbuatının tam xətti
1.Məhsul Xüsusiyyətləri/Üstünlüyü
1.High dəqiqlik sabitlik və etibarlılıq
2.Yüksək polad ərintisi tökmə çərçivə strukturu (kompüter təhlili ilə hazırlanmış çərçivə üçün ən uyğun), daxili gərginliyin aradan qaldırılması prosesi ilə işlənir, dəqiqlik üçün zəruri olan yüksək sərtlik çərçivəsini daha da təkmilləşdirir, aşağı səs-küyə və aşağı vibrasiyaya nail olur və kalıbın xidmət müddətini yaxşılaşdırmaq.
2. Tətbiq:
Yeni enerjili avtomobil motorunun, kompressor motorunun, yüksək səmərəli sənaye mühərrikinin və s. öz-özünə açılan dəmir nüvəsi üçün avtomatik yüksək sürətli dəqiq ştamplama.
3.Məhsul Parametri:
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Tonaj |
ton |
220 |
300 |
350 |
400 |
450 |
|
Səyahət |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
Dəqiqədə vuruşların sayı |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Aşağı masa ölçüsü |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Boşaltma çuxuru |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Sürüşmə bloku sahəsi |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Kalıbın hündürlüyünün tənzimlənməsi vuruşu |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Kalıp hündürlüyünü tənzimləyən motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Qidalanma xəttinin hündürlüyü |
mm |
200 |
210 |
210 |
220 |
270 |
|
Əsas motor |
kw |
45 |
55 |
55 |
75 |
75 |
4.Maşın Standart aksesuarları
1Yağlama sistemi: krank mili mərkəzindən yüksək təzyiqli yağ tətbiq edin（Yaponiya SHOWA)
2PLC idarəetmə sistemi: kəsici siqnalları təmin edir
3Rulman: NSK Yaponiya
4Yağ atomizatoru: SMC Japan
5Hava açarı və kontaktor: Schnede France
6Yağ möhürü: NOK Yaponiya
7Avto balanslaşdırma sisteminin dizaynı
8Slaydın elektron tənzimlənməsi sistemi
9T-Mobil əməliyyat masası
10 Hidravlik Sürüşmə Kilidləmə Cihazı
11 Material Sonu Detektoru
12 İnverter:
13 Elektrikli debriyaj klapanı
14Debriyaj quruluşu: (OMPI İtaliya)
15Relay: Omron
16Bucaq və sürətin göstərilməsi: TOYO
17Hava təzyiq qovşağı: ARK Koreya
18Krank mili: SNCM8, Taşlama Bələdçisi: AKS Yaponiya
19 Qoç/Slayder mikro düym mövqeyində Avtomatik Termal Balanslaşdırma
20 Miss-Feed detektoru
21Maşın göndərmə ilə alət qutusu1
5.Standart aksesuarlar:
1Yüksək Sürətli Ötürücü Besleyici (Eni Seçim: 150/200/300/400)
2Doubleheads Açıq
S döngə ilə 3Düzləşdirici (Seçim eni: 200/300/400)
4Avtomatik yağ cihazı ölür
5Auto Power Die ömürlük sistemi:
6Die Arm sistemi:2 ədəd
7Vibrasiya əleyhinə sistem
8 Oluk nəzarətçisi:
9Die solenoid klapan quraşdırma sistemi: 10 ədəd
6. Əlavə aksesuarlar
Servo qidalandırıcı
Aşağı ölü detektor
2.Quick kalıp sıxma cihazı
3. Təhlükəsizlik qapısı
4. Eğik çubuq
