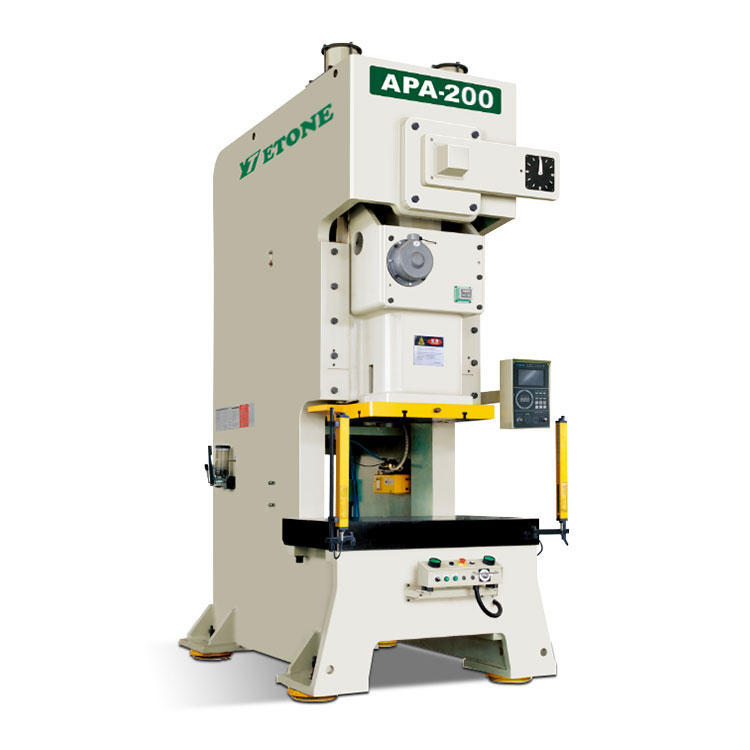

Tək Krank Punch Press
Tək krank presi yüksək keyfiyyətli poladla qaynaqlanmış və daxili gərginliyin aradan qaldırılması prosesi ilə işlənmiş yüksək sərtliyə malik çərçivə dizaynıdır. Maşının dəqiq dayanıqlığını və etibarlılığını yaxşılaşdırın. Dəqiq və sabit zərbəni təmin etmək üçün sürücünün mərkəzi maşının mərkəzi ilə hizalanır. Pres maşınlarımız Çin daxili bazarı ilə yanaşı, Yaxın Şərq, Avropa və Amerikaya da ixrac olunur.
2.Məhsul xüsusiyyətləri:
(1) Maşın işinin nisbi sabitliyini təmin etmək üçün iki sürüşmə relsləri və balanslaşdırıcı qurğunun dizaynı tətbiq olunur
(2) Kalıp dəqiqliyi 0,1 mm-ə qədər ola bilər və təhlükəsiz, rahat və etibarlıdır
(3) Krank mili, dişli dəsti, birləşdirici çubuq və s. oksidləşmə və üyüdülmə ilə işlənir və son dərəcə yüksək əhatəliliyə və aşınma müqavimətinə malikdir;
(4) Pres sürüşməsinin işləməsinin və dayanmasının dəqiqliyini və təhlükəsizliyini təmin etmək üçün yüksək həssas və etibarlı mufta/tormoz cihazı və beynəlxalq səviyyədə aparıcı ikiqat solenoid klapan və həddindən artıq yükdən qorunma cihazı tətbiq olunur;
(5）Maşın strukturu məqbul şəkildə dizayn edilmişdir, bu, əlverişli və ya avtomatik məhsul ionudur, xərcləri azaldır və səmərəliliyi artırır;
(6) Qabaqcıl dizayn konsepsiyası, aşağı səs-küy, aşağı istehlak və enerjiyə qənaət
3.Product Parameter：
|
ad |
|
APA-80 |
APA-110 |
APA-160 |
||
|
Model |
|
Vnövü |
Hnövü |
VnövüI Hnövü |
VnövüHnövü |
|
|
tonaj |
ton |
80 |
110 |
160 |
||
|
Nominal tonaj nöqtəsi |
mm |
4 |
2 |
6 3 |
6 13 |
|
|
Dəyişən sürət |
s.p.m |
35-80 |
80-120 |
30-60 60-90 |
20-50 40-70 |
|
|
|
Sabit sürət |
s.p.m |
65 |
50 |
35 |
|
|
Vuruş |
mm |
150 |
70 |
180 80 |
200 90 |
|
|
Max Die hündürlüyü |
mm |
340 |
380 |
360 410 |
400 450 |
|
|
Sürgü tənzimləyiciləri |
mm |
80 |
80 |
100 |
||
|
Slayd ölçüsü |
mm |
560 x 420 x 70 |
650x470x80 |
700x550x90 |
||
|
Bolster ölçüsü |
mm |
1000x550x90 |
1150x600x110 |
1250x760x140 |
||
|
Dəstəyin çuxuru |
mm |
50 |
50 |
50 |
||
|
Əsas motor |
kw |
7.5 |
11 |
15 |
||
|
Sürgü tənzimləmə cihazı |
HP |
|
||||
|
Tətbiq olunan hava təzyiqi |
kq/sm2 |
6 |
6 |
6 |
||
|
Basın dəqiqliyi |
|
GB(JIS)1 sinif |
GB(JIS)1 sinif |
GB(JIS)1 sinif |
||
|
Ölçü (EnxGxY) |
mm |
1800x1180 x 280 0 |
1 900x 13 0 0 x 3200 |
2300x140x3650 |
||
|
Kalıp yastığı tutumu |
ton |
3.6 |
6.3 |
10 |
||
|
Die yastığı vuruşu |
mm |
70 |
80 |
80 |
||
|
Die yastığı təsirli sahə |
mm2 |
450x310 |
500x350 |
650x420 |
||
