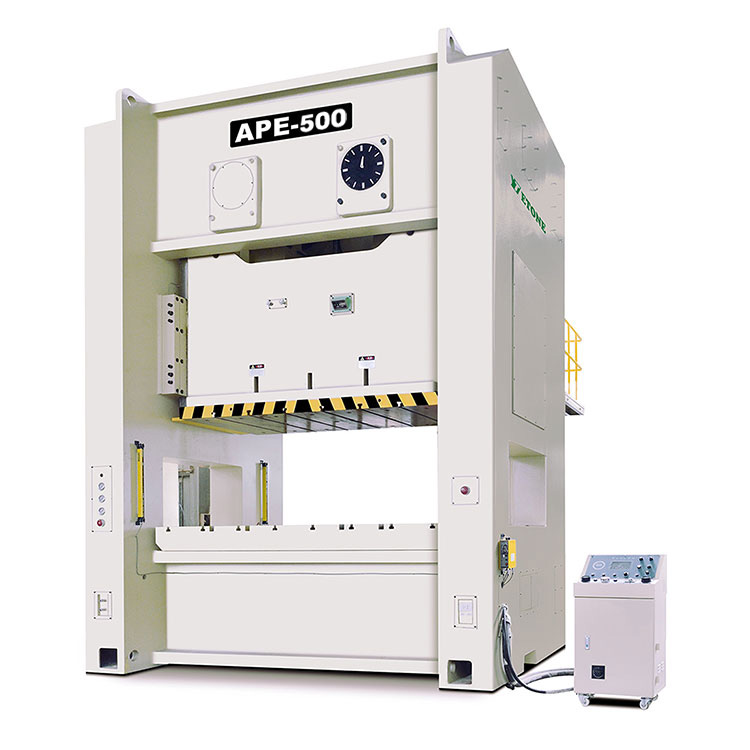

Crank MətbuatMetal formalaşdırmada, ştamplama, qırxma, ölmək və digər proseslərdə geniş istifadə olunan ümumi bir mətbuatdır. Onun iş prinsipi, krankın fırlanma hərəkəti ilə xətti qarşılıqlı təzyiq hərəkətinə çevrilən krank-birləşdirən çubuq mexanizminin mexaniki hərəkətinə əsaslanır.
Krank mətbuatının əsas iş prinsipi:
Crankın fırlanması: sürücülük mənbəyikrank mətbuatümumiyyətlə elektrik motoru və ya daxili yanma mühərrikidir. Motor, gars və kəmərlər kimi bir ötürmə sistemi vasitəsilə dönmək üçün krankı sürür.
Crank və birləşdirən çubuq ötürülməsi: Krank birləşdirici çubuqla bağlıdır və krankın fırlanması birləşdirici çubuq vasitəsilə kaydırıcıya ötürülür. Bağlantı çubuğu krankın fırlanma hərəkətini kaydırıcıyın yuxarı və aşağı qarşılıqlı hərəkətinə çevirir. Bu müddətdə, krankın hərəkəti dairəvi hərəkətdir, sürüşmə hərəkəti xətti hərəkətdir.
Sürgülü hərəkət: Krank birləşdirici çubuğu hərəkət etmək üçün sürür və bununla da şaquli istiqamətdə yuxarı və aşağı hərəkət etmək üçün sürüşdürməyi itələyir. Kaydırıcıyı aşağıya doğru hərəkət edərkən böyük bir təsir qüvvəsi yaradılır və bu təsir qüvvəsi basaraq, möhürləmə və ya əmələ gətirmə üçün istifadə olunur.
İş vuruşu: Krank mətbuatının üst ölü mərkəzi yuxarıya doğru hərəkət edən kaydırıcıyın ən yüksək mövqeyidir və alt ölü mərkəz aşağıya doğru hərəkət edən kaydırıcıyın ən aşağı mövqeyidir. Möhürləmə əməliyyatı zamanı sürüşmə üst ölü mərkəzdən alt ölü mərkəzə keçir və sonra tam iş dövrü meydana gətirərək üst ölü mərkəzə qayıdır.
Təzyiq və təsir gücünün ötürülməsi: təzyiqikrank mətbuatWorkbench tərəfindən iş çubuğu və birləşdirici çubuq mexanizmi ilə iş çubuğu mexanizmi ilə və ya iş parçasına ötürülür, bununla da möhürləmə, qırxma, əyilmə və formalaşma kimi proses əməliyyatlarını tamamlayır.
Əsas komponentlər və onların funksiyaları:
Crank: Adətən elektrik mühərriki və ya digər sürücü mənbəyinə qoşulmuş fırlanma gücünü təmin edir.
Birləşdirən çubuq: krankın fırlanma hərəkətini kaydırıcıyın xətti qarşılıqlı hərəkətinə çevirir.
Sürgülü: ştamplama, formalaşma və digər vəzifələri tamamlamaq üçün iş parçası ilə birbaşa əlaqə saxlayır.
Baza və Workbench: Bütün mətbuatı dəstəkləyin və iş parçasını sabit bir əməliyyat platforması təmin edir.
Punch və ölmək: Kaydırıcıyı və iş sahilində quraşdırılmış, emal işlərini birbaşa yerinə yetirin.
Xülasə: İş prinsipikrank mətbuatƏsasən krankın çevirici çubuğunu döndərmək üçün krankaya güvənir ki, bu da sürüşməin yuxarı və aşağı xətti hərəkətinə çevrilir. Bu hərəkət, fərqli emal tapşırıqlarını yerinə yetirmək üçün iş parçasına təzyiq tətbiq etmək üçün istifadə olunur. Onun üstünlüyü budur ki, güclü təzyiq göstərə bilər və müxtəlif ştamplama və formalaşdırma prosesləri üçün uyğundur.
