Moto core yüksək sürətli ştamplama maşını
1. Məhsulun təqdimatı:
1. Yüksək Sərtlik
Yüksək sərtlik, yüksək dəqiqlikli çərçivə, polad təbəqə ilə qaynaqlanır və istilik müalicəsindən sonra yatağın daxili gərginliyini aradan qaldırır.
2. Ağırlıq Mərkəzinin balansı
Ştamplamanın dəqiqliyini və sabitliyini təmin etmək üçün ötürücü mərkəzi və bütün maşının mərkəzi eyni olmağa meyllidir.
3. Əməliyyat Sabitliyi və Təhlükəsizlik
Debriyaj/əyləc cihazları yüksək həssasdır, yüksək sürətli dəqiqlikli laminasiya presi ilə birləşdirilmiş beynəlxalq üst ikiqat solenoid klapanlar və həddindən artıq yüklənmədən qorunma cihazları, zərbə sürgüsünün işləməsi və dayanmasının dəqiqliyini və təhlükəsizliyini təmin edir.
Slayderin tənzimləmə mexanizmi yüksək dəqiqliyə malikdir və tənzimləmə istehsalı daha təhlükəsiz və daha sürətli olur.
4. Yüksək dəqiqlik
Krank mili, dişli çarx, dişli şaft və digər sürtünmə hissələri daşlamadan əvvəl bərkidilir və istiliklə müalicə olunur. Onlar yüksək aşınma müqavimətinə və balansa, sabit performansa malikdirlər və zımbanın keyfiyyətini və ömrünü təmin edirlər.
5. Yüksək Sürətli Precision Laminasiya Pres Emalı Avtomatlaşdırılması
İstehsalı avtomatlaşdırmaq, xərcləri azaltmaq və səmərəliliyi artırmaq üçün istənilən avtomatik qidalanma mexanizmi ilə uyğunlaşdırıla bilər.
2.Könüllü Konfiqurasiya:
1. Ötürücü qidalandırıcı (Seçim eni: 150/200/300/400)
2. NC Servo Qidalandırıcı (Tək/Cüt)
3. İki Başlıq Açıcı (Hidravlik/Müəllim) (Eni Seçim: 200/300/400)
4. S Tipli Düzləşdirici
5. Load Monitor düyməsini basın
6. Aşağı Ölü Mərkəzin Monitoru
7. Elektrik Şkafı üçün Hava Soyuducu
8. Əsas Motor
3. Spesifikasiya:
|
|
|

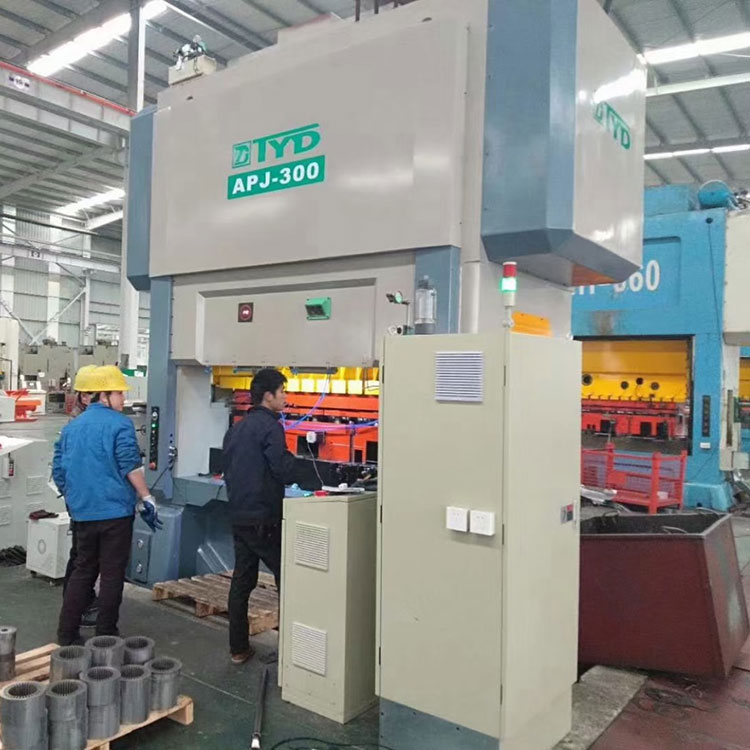

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Tonaj |
ton |
220 |
300 |
350 |
400 |
450 |
|
Səyahət |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
Dəqiqədə vuruşların sayı |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Aşağı masa ölçüsü |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Boşaltma çuxuru |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Sürüşmə bloku sahəsi |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Kalıbın hündürlüyünün tənzimlənməsi vuruşu |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Kalıp hündürlüyünü tənzimləyən motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Qidalanma xəttinin hündürlüyü |
mm |
200 Şənbə 50 |
210 Şənbə 50 |
210 usta 50 |
220 Şənbə 50 |
270 Şənbə 50 |
|
Əsas motor |
kw |
45 |
55 |
55 |
75 |
75 |
4.Maşın Standart aksesuarları
1Yağlama sistemi: krank mili mərkəzindən yüksək təzyiqli yağ tətbiq edin（Yaponiya SHOWA)
2PLC idarəetmə sistemi: kəsici siqnalları təmin edir
3Rulman: NSK Yaponiya
4Yağ atomizatoru: SMC Japan
5Hava açarı və kontaktor: Schnede France
6Yağ möhürü: NOK Yaponiya
7Avtomatik balanslaşdırma sisteminin dizaynı
8Slaydın elektron tənzimlənməsi sistemi
9T-Mobil əməliyyat masası
10 Hidravlik Sürüşmə Kilidləmə Cihazı
11 Material Sonu Detektoru
12 İnverter:
13 Elektrikli debriyaj klapanı
14Debriyaj quruluşu: (OMPI İtaliya )
15Relay: Omron
16Bucaq və sürətin göstərilməsi: TOYO
17Hava təzyiq qovşağı: ARK Koreya
18 Krank mili: SNCM8, Taşlama Bələdçisi: AKS Yaponiya
19 Qoç/Slayder mikro düym mövqeyində Avtomatik Termal Balanslaşdırma
20 Miss-Feed detektoru
21Maşın göndərmə ilə alət qutusu1
5.Standart aksesuarlar:
1Yüksək Sürətli Ötürücü Besleyici
2Cüt rəf Açar
3 S döngəsi ilə düzləşdirici
4Avtomatik yağ cihazı ölür
5Auto Power Die ömürlük sistemi:
6Die Arm sistemi:2 ədəd
7Vibrasiya əleyhinə sistem
8 Oluk nəzarətçisi:
9Die solenoid klapan quraşdırma sistemi: 10 ədəd
6. Əlavə aksesuarlar
1. Alt ölü detektoru
2.Quick kalıp sıxma cihazı
3. Təhlükəsizlik qapısı
4. Digərləri
