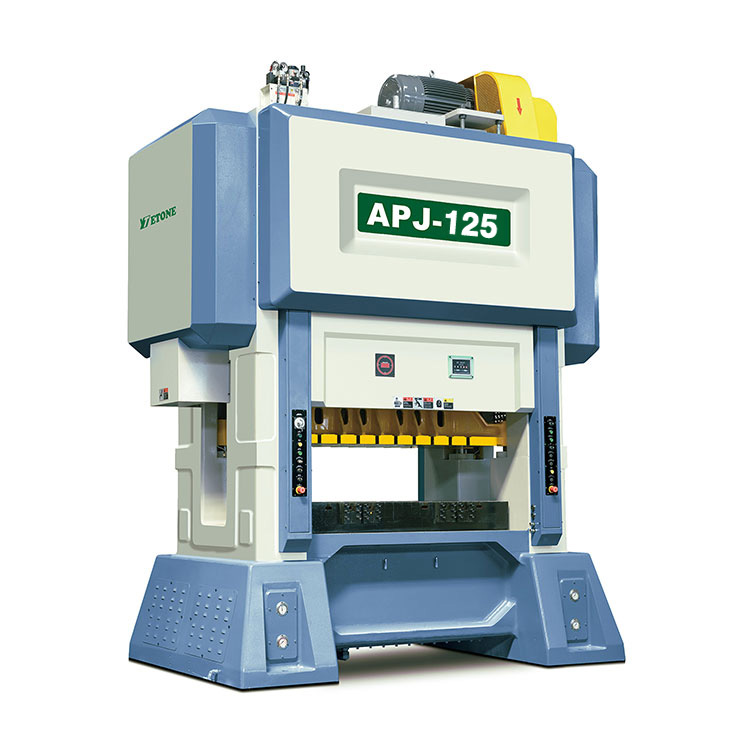

Yüksək Sürətli Power Press
APJ seriyası elektrik mühərriklərinin laminatlı rotorları və statorları üçün nəzərdə tutulmuş yüksək sürətli ikiqat krank presləridir. Böyük ölçülü stator və rotorun möhürlənməsi, generator mühərriki və Sənaye Motoru üçün laminasiyanın sabit və səmərəli funksiyasını qoruyur. Xüsusilə Məişət Cihazı Motoru, Elektrik Alət Motoru, Fan Motoru, Avtomatik Motor, Nasos Motoru, DC Fırçasız Motor, DC Motor və s. istehsalı üçün nəzərdə tutulub.
2.Yüksək Sürətli Ştamplama Presinin Xüsusiyyətləri
1. Yüksək Sərtlik
Yüksək sərtlik, yüksək dəqiqlikli çərçivə, polad təbəqə ilə qaynaqlanır və istilik müalicəsindən sonra yatağın daxili gərginliyini aradan qaldırır.
2. Ağırlıq Mərkəzinin balansı
Ştamplamanın dəqiqliyini və sabitliyini təmin etmək üçün ötürücü mərkəzi və bütün maşının mərkəzi eyni olmağa meyllidir.
3. Əməliyyat Sabitliyi və Təhlükəsizlik
Debriyaj/əyləc qurğuları yüksək həssaslığa malikdir, yüksək sürətli dəqiqlikli laminasiya presi, zımba sürgüsünün işləməsi və dayanmasının dəqiqliyini və təhlükəsizliyini təmin etmək üçün beynəlxalq üst ikiqat solenoid klapanlar və həddindən artıq yükdən qorunma cihazları ilə birləşdirilmişdir.
Sürgünün tənzimləmə mexanizmi yüksək dəqiqliyə malikdir və tənzimləmə istehsalı daha təhlükəsiz və daha sürətli olur.
4. Yüksək dəqiqlik
Krank mili, dişli, dişli şaft və digər sürtünmə hissələri üyüdülməzdən əvvəl bərkidilir və istiliklə müalicə olunur. Onlar yüksək aşınma müqavimətinə və balansa, sabit performansa malikdirlər və zımbanın keyfiyyətini və ömrünü təmin edirlər.
5. Yüksək Sürətli Precision Laminasiya Pres Emalı Avtomatlaşdırılması
İstehsalı avtomatlaşdırmaq, xərcləri azaltmaq və səmərəliliyi artırmaq üçün istənilən avtomatik qidalanma mexanizmi ilə uyğunlaşdırıla bilər.
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Tonaj |
ton |
220 |
300 |
350 |
400 |
450 |
|
Səyahət |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
Dəqiqədə vuruşların sayı |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Aşağı masa ölçüsü |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Boşaltma çuxuru |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Sürüşən blok sahəsi |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Kalıbın hündürlüyünün tənzimlənməsi vuruşu |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Kalıbın hündürlüyünü tənzimləyən motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Qidalanma xəttinin hündürlüyü |
mm |
200土50 |
210土50 |
210£«50 |
220土50 |
270土50 |
|
Əsas motor |
kw |
45 |
55 |
55 |
75 |
75 |
3.Maşın Standart aksesuarları
1 Yağlama sistemi: krank mili mərkəzindən yüksək təzyiqli yağ tətbiq edin（Japan SHOWA)
2 PLC idarəetmə sistemi: kəsici siqnalları təmin edir
3 Rulman: NSK Yaponiya
4 Yağ atomizatoru: SMC Japan
5 Hava açarı və kontaktor: Schnede France
6 Yağ möhürü: NOK Yaponiya
7 Avtomatik balanslaşdırma sisteminin dizaynı
8 Elektron sürüşmə tənzimləmə sistemi
9 T-Mobile əməliyyat masası
10 Hidravlik Sürüşmə Kilidləmə Cihazı
11 Material Sonu Detektoru
12 İnverter:
13 Elektrikli debriyaj klapanı
14 Debriyaj quruluşu: (OMPI İtaliya)
15 Estafet: Omron
16 Bucaq və sürətin göstərilməsi: TOYO
17 Hava təzyiqi birləşməsi: ARK Koreya
18 Krank mili: SNCM8, Taşlama Bələdçisi: AKS Yaponiya
19 Qoç/Slayder mikro düym mövqeyində Avtomatik Termal Balanslaşdırma
20 Miss-Feed detektoru
21 Maşın göndərmə ilə alət qutusu 1
4.Standart aksesuarlar:
1 Yüksək Sürətli Ötürücü Besleyici (Eni Seçim: 150/200/300/400)
2 İkiqat başlıq Açar
3 S döngə ilə Düzləşdirici (Seçim eni: 200/300/400)
4 Ölmək üçün avtomatik yağ cihazı
5 Auto Power Die ömürlük sistemi:
6 Die Arm sistemi: 2 ədəd
7 Anti-vibrasiya sistemi
8 Oluk nəzarətçisi:
9 Die solenoid klapan quraşdırma sistemi: 10 ədəd
5. Əlavə aksesuarlar
1. Aşağı ölü detektor
2. Tez kalıp sıxma cihazı
3. Təhlükəsizlik qapısı
4. Digərləri
